Bok tamo! Kao dobavljača preklopnih prirubnica, često me pitaju može li se prirubnica preklopnih spojeva koristiti u višefaznom sustavu protoka. To je sjajno pitanje, a danas ću zaroniti duboko u ovu temu kako bih vam dao jasan odgovor.
Prvo, shvatimo što je prirubnica preklopnog zgloba. Preklopna prirubnica je vrsta prirubnice koja se sastoji od dva dijela: vrha i labave prirubnice. Završni kraj je zavaren na cijev, dok se labava prirubnica može okretati oko zavojnog kraja. Ovaj dizajn olakšava poravnavanje vijaka tijekom instalacije, što je velika prednost u mnogim primjenama. Možete provjeriti našePreklopne prirubnice od nehrđajućeg čelika 316za primjer visokokvalitetnih preklopnih prirubnica.
Sada, što je s višefaznim sustavima protoka? Sustav s višefaznim protokom uključuje istovremeno strujanje dviju ili više faza, kao što su plin, tekućina i krutina, unutar cijevi. Ovi se sustavi obično nalaze u industrijama poput nafte i plina, kemijske obrade i proizvodnje električne energije. Ponašanje protoka u višefaznim sustavima mnogo je složenije nego u jednofaznim sustavima, s problemima kao što su klizeći protok, stratificirani protok i anularni protok koji treba uzeti u obzir.
Dakle, može li prirubnica preklopljenog spoja funkcionirati u tako složenom okruženju? Pa, odgovor je da, ali uz neka razmatranja.
Prednosti korištenja preklopljenih prirubnica u višefaznim sustavima protoka
Jedna od glavnih prednosti preklopnih prirubnica u sustavima s višefaznim protokom je njihova fleksibilnost. Labava prirubnica može se okretati, što pomaže u kompenzaciji bilo kakvog odstupanja koje se može dogoditi tijekom instalacije ili zbog toplinskog širenja i skupljanja u sustavu. U višefaznom sustavu protoka, gdje protok može uzrokovati vibracije i naprezanja na cijevima, ova fleksibilnost može biti pravi spas. Smanjuje rizik od kvara prirubnice zbog prekomjerne koncentracije naprezanja.
Još jedna prednost je lakoća održavanja. U sustavu s višefaznim protokom postoji veća vjerojatnost korozije i erozije zbog prisutnosti različitih faza. S preklopnom prirubnicom relativno je lako ukloniti labavu prirubnicu radi pregleda i održavanja. Možete brzo provjeriti stanje kraja klipa i brtve bez rezanja cijevi.
Izazovi i razmatranja
Međutim, postoje i neki izazovi kada se koriste preklopne prirubnice u sustavima s višefaznim protokom. Jedna od najvećih briga je mogućnost curenja. Dizajn prirubnice preklopnog spoja oslanja se na brtvu za brtvljenje spoja. U sustavu s višefaznim protokom, fluktuirajući pritisci i brzine protoka mogu dodatno opteretiti brtvu. Ako brtva nije pravilno odabrana ili postavljena, može doći do curenja.
Karakteristike protoka u višefaznim sustavima također mogu uzrokovati neravnomjerno trošenje površina prirubnice. Na primjer, u situaciji strujanja pljuska, gdje se veliki pljuskovi tekućine izmjenjuju s džepovima plina, udar pljuskova može uzrokovati eroziju na prirubnici i kraju utičnice. To može ugroziti integritet spoja prirubnice tijekom vremena.

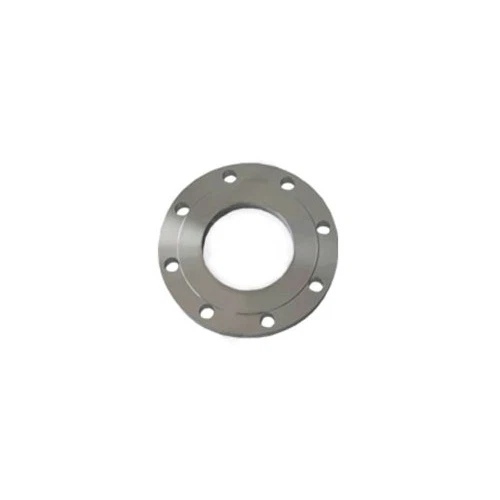

Za rješavanje ovih izazova ključan je pravilan odabir materijala. Za visokotemperaturne i korozivne aplikacije s višefaznim protokom, razmislite o našemPrirubnice od visokotemperaturnog legiranog čelika ASME B16.5, klasa 300. Ove prirubnice izrađene su od materijala koji mogu izdržati teške uvjete u sustavima s višefaznim protokom.
Najbolje prakse instalacije i održavanja
Prilikom ugradnje prirubnica s preklopnim spojevima u višefazni sustav protoka, važno je slijediti neke najbolje prakse. Najprije provjerite je li završetak pravilno zavaren na cijev. Loš zavar može dovesti do koncentracije naprezanja i mogućeg kvara. Poravnanje labave prirubnice također treba pažljivo provjeriti kako bi se osiguralo pravilno zatezanje vijaka.
Redovito održavanje također je bitno. Redovito pregledavajte prirubnice i brtve na znakove istrošenosti, korozije ili curenja. Zamijenite brtve u preporučenim intervalima, osobito ako primijetite bilo kakve znakove propadanja.
Studije slučaja
Pogledajmo nekoliko primjera iz stvarnog svijeta. U postrojenju za proizvodnju nafte i plina, višefazni cjevovod je imao česta curenja prirubnice. Nakon prelaska na prirubnice s preklopnim spojevima, tim za održavanje otkrio je da je puno lakše pristupiti prirubnicama radi pregleda i popravka. Fleksibilnost prirubnica preklopljenog spoja također je pomogla u smanjenju naprezanja na spojevima cijevi, što je rezultiralo s manje curenja tijekom vremena.
U postrojenju za kemijsku preradu, višefazni sustav protoka bavio se visokotemperaturnim i korozivnim tekućinama. Korištenjem visokokvalitetnih preklopnih prirubnica izrađenih od materijala otpornih na koroziju, postrojenje je uspjelo produžiti životni vijek prirubničkih spojeva i smanjiti ukupne troškove održavanja.
Zaključak
Zaključno, prirubnice s preklopnim spojevima definitivno se mogu koristiti u sustavima s višefaznim protokom. Oni nude nekoliko prednosti, kao što su fleksibilnost i lakoća održavanja. Međutim, postoje i izazovi kojih morate biti svjesni, poput potencijalnog curenja i neravnomjernog trošenja. Pažljivim odabirom materijala, slijedeći odgovarajuću praksu ugradnje i održavanja, prirubnice s preklopnim spojevima mogu biti pouzdan izbor za aplikacije s višefaznim protokom.
Ako razmišljate o korištenju preklopnih prirubnica u svom višefaznom sustavu protoka, volio bih porazgovarati s vama. Možemo razgovarati o vašim specifičnim zahtjevima i pomoći vam odabrati prave prirubnice za vaš projekt. Slobodno nam se obratite za više informacija i za početak rasprave o nabavi.
Reference
- "Handbook of Multiphase Systems" od T. Shohama
- "Dizajn i inženjering prirubnice" RA Younga
- Industrijske norme i smjernice koje se odnose na prirubnice s preklopnim spojevima i sustave s višefaznim protokom.
